How to select your TurnLock?



turnlock 1

How to determine your TurnLock Series & part number?

»A determinare la serie e il numero di parte necessari, dobbiamo conoscere la forza e la forza (Newton) che la connessione deve sostenere,
Con il valore di Newton, puoi determinare qual è la serie migliore per la tua applicazione:

Serie

Forza a Newton

Applicazioni

LMH

670 N

Compito facile

LEG

700 N

Compito facile

LEA

900 N

Compito facile

MTH

1330 N

Servizio medio

MHS

3700 N

Servizio medio

HGR

4700 N

Heavy Duty

HHS

10000 N

Heavy Duty



1) Selecting the correct stud:

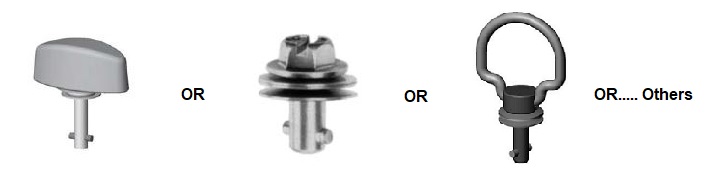

foto di stud

selezionare se si desidera l'acciaio inossidabile o l'acciaio zincato

selezionare se si desidera azionamento manuale o utensile.



2) Choose the receptacle that best fits to your application please click here.

3) Remember the "type-number" of the receptacle.

Con l'aiuto dello spessore della piastra, del telaio e del numero di presa puoi determinare la formula corretta sulla prima pagina, arrivi a un certo valore "T".

Di solito T = P + F.

* A seconda della serie si può scegliere anche di prendere un occhiello, ma questo ha un'influenza sul valore dello spessore totale



4) complete the part number of the stud which you'll find in the table.

ricontrolla lo stock attuale se si tratta di una piccola quantità



5) don't forget the retaining washer



You are now ready to determine the quantity of pieces and to forward the correct part numbers

Send your inquiry, with full contact details to [email protected]
